Het kiezen van de ideale upblast-ventilator voor uw installatie

Upblast-ventilatoren begrijpen: hoe ze werken en wat ze onderscheidt

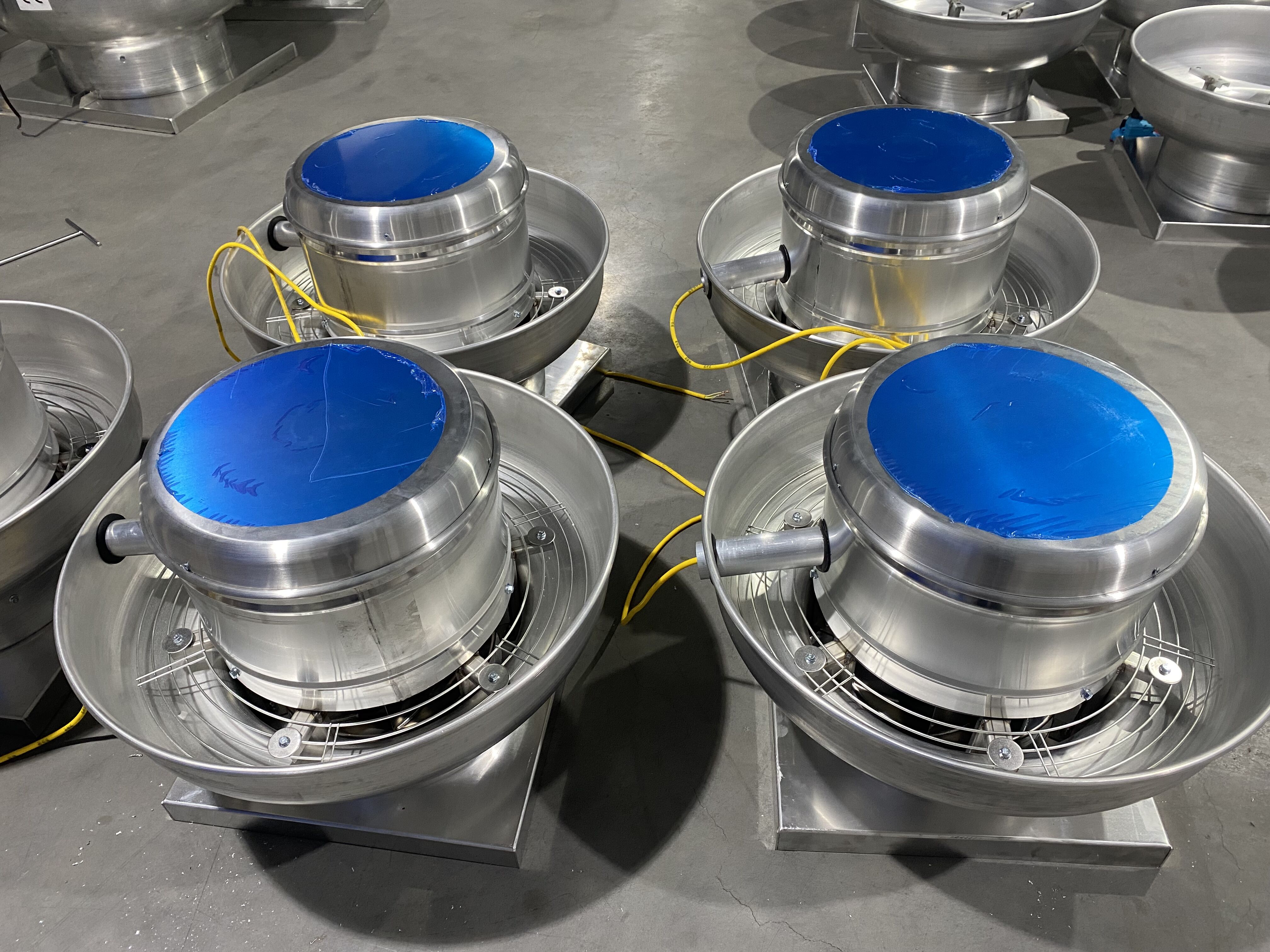

Wat is een upblast-ventilator en hoe zorgt deze voor verticale afvoer?

Upblast ventilatoren staan op daken als afzuigsystemen die lucht, warmte en ongewenste stoffen rechtstreeks omhoog en uit gebouwen afvoeren. Deze verschillen van downblast versies, die de lucht naar beneden blazen. Upblast modellen werken door middel van een zogenaamd schoorsteeneffect dat wordt gecreëerd door hun omhoog gerichte luchtpatroon. Dit maakt hen uitermate belangrijk voor plaatsen zoals restaurants, waar al die vetrijke damp veilig moet kunnen ontsnappen. De ventilatoren beschikken over gekromde bladen die rondspinnen en kracht genereren om lucht snel te verplaatsen – soms tot wel 3.000 kubieke voet per minuut. Ze zijn bovendien uitgerust met speciale afdekkingen die voorkomen dat regen naar binnen dringt. De meeste nieuwere modellen (ongeveer 78%, volgens ASHRAE-cijfers van vorig jaar) plaatsen de motoren nu buiten de luchtkanaalroute. Dit beschermt essentiële onderdelen tegen zowel vetophoping als extreme temperaturen. Zelfs wanneer het zo heet wordt dat je een ei kunt bakken op metalen oppervlakken, blijven deze ventilatoren betrouwbaar functioneren dankzij dit ontwerp.

Soorten Upblast-ventilatoren: Aanpassen van motorentwerp en aandrijfsystemen aan uw behoeften

Axiaal versus centrifugaal Upblast-ventilatoren: Luchtstroomvolume en drukcapaciteiten

Bij de keuze tussen axiale en centrifugale upblast ventilatoren komt het erop aan welk soort luchtvolume en druk nodig is voor de toepassing. Axiale ventilatoren verplaatsen lucht langs dezelfde lijn als de motoras, wat hen een hoog debiet geeft van ongeveer 8.000 tot 15.000 kubieke voet per minuut, maar met een vrij lage statische druk, meestal onder de helft van een inch. Deze types zijn ideaal voor het ventileren van grote ruimtes zoals magazijnen, waar grote hoeveelheden lucht moeten worden verplaatst zonder veel weerstand. Centrifugale upblast ventilatoren daarentegen gebruiken draaiende wielen die veel hogere drukniveaus genereren, meestal tussen de één en tweeënhalf inch. Dit maakt hen perfect voor industriële toepassingen waar dichte rook of veel deeltjes in de lucht aanwezig zijn, die efficiënt moeten worden afgevoerd uit productieomgevingen.

Direct-aangedreven upblast ventilatoren: Eenvoud, efficiëntie en weinig onderhoud

Direct-aangedreven upblast ventilatoren verbinden de motor direct met de bladen, waardoor riemen en poelies overbodig zijn. Dit ontwerp bereikt een mechanische efficiëntie van 92–95% en heeft 40% minder bewegende onderdelen dan riemaandrijvingssystemen, wat het onderhoud beperkt tot tweemaal per jaar smering van de lagers. Het is het meest geschikt voor continue bedrijf in omgevingen zoals commerciële keukens en presteert optimaal bij een luchtvolume onder de 2.000 CFM en 0,5" SP.

Riemaangedreven upblast ventilatoren: Aanpakken van hoge koppelvragen in industriële omgevingen

Riemaandrijvingen maken toerentalaanpassing mogelijk via de verhouding van de poelies, waardoor koppels tot 450 N·m worden ondersteund – ideaal voor zware industriële toepassingen zoals gieterijen of chemische fabrieken. Hoewel deze systemen kwartaalonderhoud vereisen voor riemspanning, werken ze 10–15 dB stiller dan direct-aangedreven modellen bij gelijkwaardige luchtvolumes.

Vergelijking van aandrijfsystemen: Levensduur, geluidsniveau, energieverbruik en onderhoudsvriendelijkheid

Installaties die gericht zijn op energie-efficiëntie geven doorgaans de voorkeur aan direct-aandrijvingssystemen, terwijl installaties die behoefte hebben aan variabele snelheidsregeling kiezen voor riemaandrijving, ondanks de hogere onderhoudseisen.

Belangrijkste selectiecriteria voor optimale prestaties van upblast-ventilatoren

Upblast-ventilator dimensioneren: benodigde CFM berekenen op basis van het volume van de installatie

Het kiezen van de juiste ventilatoromvang begint met het berekenen van welk soort luchtvolume daadwerkelijk nodig is. De basisberekening ziet er ongeveer als volgt uit: CFM is gelijk aan het volume van de ruimte vermenigvuldigd met het aantal luchtverversingen per uur, gedeeld door zestig. Voor de meeste opslagruimten werkt een gemiddelde van vijftien tot twintig luchtverversingen per dag goed. Maar wanneer het gaat om laboratoriumomgevingen waar chemische dampen een probleem kunnen zijn, stijgen deze aantallen aanzienlijk, vaak tot dertig of zelfs hoger, om schadelijke stoffen effectief uit de lucht te verwijderen. Wanneer ventilatoren niet correct zijn gekozen, treden snel problemen op. Een te kleine unit belast de motor voortdurend, wat leidt tot snellere defecten. Aan de andere kant verspilt een te grote unit gewoon elektriciteit zonder betere resultaten op te leveren. Volgens recente studies gepubliceerd door ASHRAE in 2023 is ongeveer één op de vier vroege apparatuurdefecten direct terug te voeren op verkeerde keuzes bij het dimensioneren van ventilatoren.

Ventilatievereisten per toepassing: Panden, laboratoria en commerciële keukens

Toepassingsspecifieke behoeften bepalen de ventilatorspecificaties. Commerciële keukens vereisen constructie van roestvrij staal en conformiteit met UL 762, met een typische luchtvloeistroom tussen 1.500 en 3.000 CFM per afzuigkapsectie op basis van de HoodMart 2023-standaarden. Farmaceutische laboratoria vereisen vonkvrije motoren en compatibiliteit met HEPA-filtratie, terwijl ventilatie in panden de nadruk legt op hoge capaciteit en laag statisch drukverlies.

Omgevingsfactoren: Corrosieweerstand, extreme temperaturen en weersinvloeden

In kustgebieden bieden verchroomd staal of aluminium behuizingen met IP55-beoordeling essentiële bescherming tegen zoutcorrosie. Voor arctische klimaten moeten motoren betrouwbaar functioneren bij -40°F. Regenhelmen met 360°-overstekende kragen verminderen waterbinnendringing met 89% ten opzichte van basismodellen, wat de duurzaamheid in extreme weersomstandigheden verbetert.

Zorgen voor naleving van voorschriften: IMC-, NFPA- en UL 762-normen voor veilige werking

Alle opwaartse ventilatoren moeten voldoen aan de luchtvloeistofvereisten van de International Mechanical Code (IMC) en de brandveiligheidsnormen van NFPA 96. UL 762-certificering garandeert een vetretentie-efficiëntie van 98%—aanzienlijk hoger dan de 76% bij niet-gecertificeerde units—waardoor het een cruciale factor is bij het minimaliseren van brandrisico's in commerciële keukens.

Belangrijkste toepassingen van opwaartse ventilatoren in commerciële en industriële installaties

Ventilatie in commerciële keukens: het beheersen van warmte, rook en met vet beladen lucht

In drukke commerciële keukens waar grillen en friteuses elke dag ongeveer 12 uur achtereen draaien, worden upblast-ventilatoren echt noodzakelijk. Deze krachtige units kunnen tot wel 3.000 kubieke voet hete, vette lucht per minuut afvoeren vanaf kookapparatuur. Volgens de nieuwste bevindingen uit het Commercial Ventilation Report van 2024 verminderen modellen die voldoen aan UL 762-normen brandrisico's bijna met 80% in vergelijking met standaardsystemen die niet specifiek zijn ontworpen voor keukenomgevingen. Het verticale afvoerontwerp helpt om vervelende vetafzettingen te voorkomen binnenin de ventilatiekanalen, wat een grote plus is voor onderhoudsploegen. Bovendien zijn de behuizingsmaterialen bestand tegen corrosie, zelfs wanneer ze worden blootgesteld aan extreme temperaturen tot wel 500 graden Fahrenheit of 260 graden Celsius. Dat soort duurzaamheid maakt al het verschil in keukens met veel bedrijfsdrukte.

UL 762-conformiteit en vetafhandeling: cruciaal voor keukens veiligheid

De NFPA 96-norm stelt dat er minder dan 500 micron vetresten in uitlaatstromen mag zitten, wat betekent dat UL 762-conforme upblast-ventilatoren serieus technisch ontwerp vereisen. Deze ventilatoren beschikken meestal over drie belangrijke onderdelen die ervoor zorgen dat ze zo goed werken: ten eerste hebben ze speciale aluminium wielen die vonkvrij zijn, daarnaast zijn er gebogen oppervlakken in het behuizingontwerp die vet op natuurlijke wijze afvoeren in plaats van ophoping, en tot slot gebruiken de meeste modellen 16-gaags roestvrij staal in hun gehele constructie. Bij tests onder reële omstandigheden vangen gecertificeerde versies ongeveer 94% van die gevaarlijke vlammenwerende vetdeeltjes af wanneer het zo heet wordt dat ontsteking optreedt. Dit maakt een groot verschil bij het voorkomen van die nare branden op daken waar we af en toe over horen.

Veelvoorkomende installatielocaties: daken, afzuigkapten en aansluitingen op afvoerkokers

Meer dan 82% van de horecavoorzieningen installeert upblast-ventilatoren op daken voor optimale prestaties. Deze locatie biedt ongehinderde luchtstroom en volledige toegang voor onderhoud.

Plaatsing op het dak zorgt voor 20–30 luchtverversingen per uur in keukens van 500–800 sq ft, wat is aangetoond de omgevingstemperatuur met 15°F (8,3°C) te verlagen, waardoor comfort en veiligheid verbeteren.

Maximalisering van levensduur en efficiëntie: Onderhoud en operationele best practices

Regelmatig onderhoud: Schema's voor schoonmaken, inspectie en smering

Volgens onderzoek van FCAP Group van vorig jaar gaan ventilatoren bijna 20% langer mee wanneer we regelmatig onderhoud plegen in plaats van wachten tot er iets kapotgaat. Kijk elke week even naar de bladen om scheuren of brokken te ontdekken, en zorg dat er niets de luchtstroom blokkeert. Voor restaurants en andere locaties met intensief kookgedrag maakt het echt uit om deze ventilatoren tweemaal per jaar professioneel te laten schoonmaken, zodat vetophoping binnenin wordt voorkomen. En vergeet de olie niet! Het aanbrengen van hoge-temperatuurvet op de motorlagers eens in de drie maanden zorgt ervoor dat ze soepeler draaien en veel langer meegaan. De meeste technici zeggen dat versleten lagers eigenlijk de oorzaak zijn van de meeste defecten in dakunités.

Voorkomen van veelvoorkomende storingen in riemaangedreven upblast ventilatorsystemen

Verkeerd uitgelijnde riemen veroorzaken 60% van de aandrijfriemstoringen (Industrial Fan Report 2024). Om dit te voorkomen:

• Controleer maandelijks de riemspanning met behulp van doorbuigingsinstrumenten
• Vervang riemen per paar om de balans te behouden
• Controleer kwartaallijkse de pulley-uitlijning met laserinstrumenten
  Thermografie tijdens bedrijf kan op tijd oververhitting van lagers detecteren en tot 80% van de grote motorstoringen voorkomen.

Slimme bewaking en voorspellende onderhoudstechnologieën voor upblast-fans

Wanneer trillingssensoren worden aangesloten op IoT-platforms, verminderen zij onverwachte storingen van apparatuur met ongeveer 35 procent, volgens het FanTech Journal van vorig jaar. Deze slimme systemen kunnen problemen zoals onevenwichtigheden of slijtage van lagers detecteren voordat deze grotere problemen veroorzaken. Sommige van de nieuwere technologieën analyseren het stroomverbruik van motoren in combinatie met veranderingen in luchtbewegingspatronen om te voorspellen wanneer bladen kunnen gaan erosie ontwikkelen in agressieve chemische omgevingen. Voor keukens die aan veiligheidsvoorschriften moeten voldoen, zorgt cloudgebaseerde onderhoudsbeheersoftware voor dingen als herinneringen aan personeel wanneer olieverversing of vervanging van onderdelen nodig is. Deze automatisering zorgt ervoor dat alles conform blijft met de complexe NFPA 96-normen die restaurantventilatiesystemen reguleren.

Frequently Asked Questions (FAQ)

Wat is de primaire functie van een upblast-ventilator?

De primaire functie van een upblast-ventilator is om lucht, warmte en ongewenste stoffen verticaal uit een gebouw te verwijderen, vaak gebruikt in omgevingen zoals restaurants om vetbeladen lucht op veilige wijze af te voeren.

Wat is het verschil tussen axiale en centrifugale upblast-ventilatoren?

Axiale upblast-ventilatoren verplaatsen lucht langs dezelfde lijn als de motoras en zijn geschikt voor toepassingen met hoge volumes en lage druk. Centrifugale upblast-ventilatoren, met roterende wielen, zijn ontworpen voor hogere drukniveaus en zijn ideaal voor industriële omgevingen met dichte rook of deeltjes.

Hoe verschillen directaangedreven en riemaangedreven upblast-ventilatoren van elkaar?

Directaangedreven upblast-ventilatoren hebben motoren die rechtstreeks aan de bladen zijn gekoppeld, wat eenvoud, hoge efficiëntie en minder onderhoud oplevert. Riemaangedreven modellen maken toerentalaanpassing mogelijk om hogere koppelvragen aan te kunnen, maar vereisen regelmatiger onderhoud.

Waarom is naleving van UL 762 belangrijk voor upblast-ventilatoren in keukens?

UL 762-conformiteit zorgt voor een hogere efficiëntie bij het vasthouden van vet, waardoor brandrisico's in commerciële keukens worden geminimaliseerd door naleving van veiligheids- en prestatienormen, wat cruciaal is voor keukenventilatiesystemen.

Hoe kan ik de levensduur van een upblast-ventilator maximaliseren?

Regelmatig onderhoud, inclusief schoonmaken, inspectie en smering, samen met het gebruik van slimme bewaking en voorspellende onderhoudstechnologieën, kan de levensduur van een upblast-ventilator aanzienlijk verlengen.
